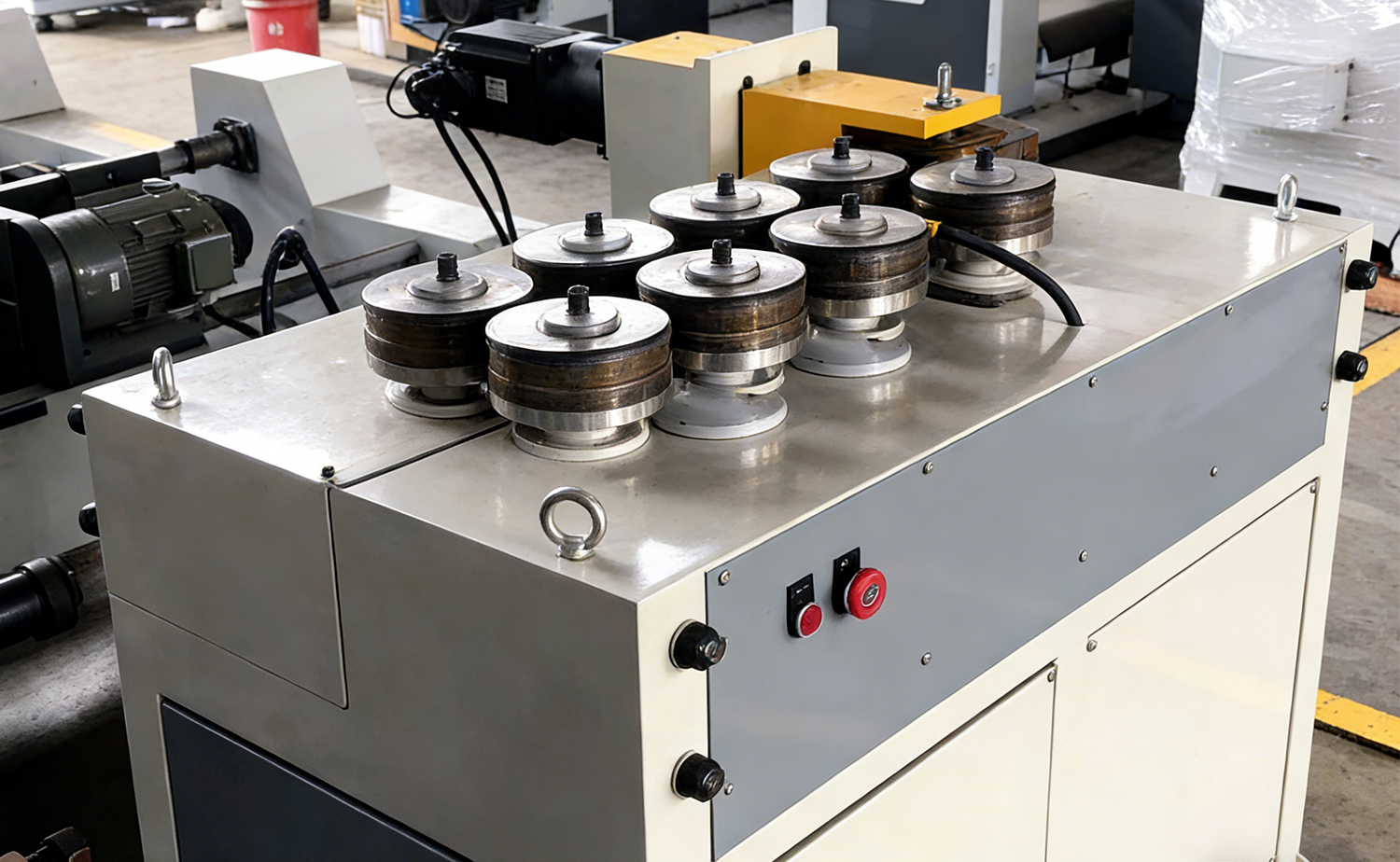

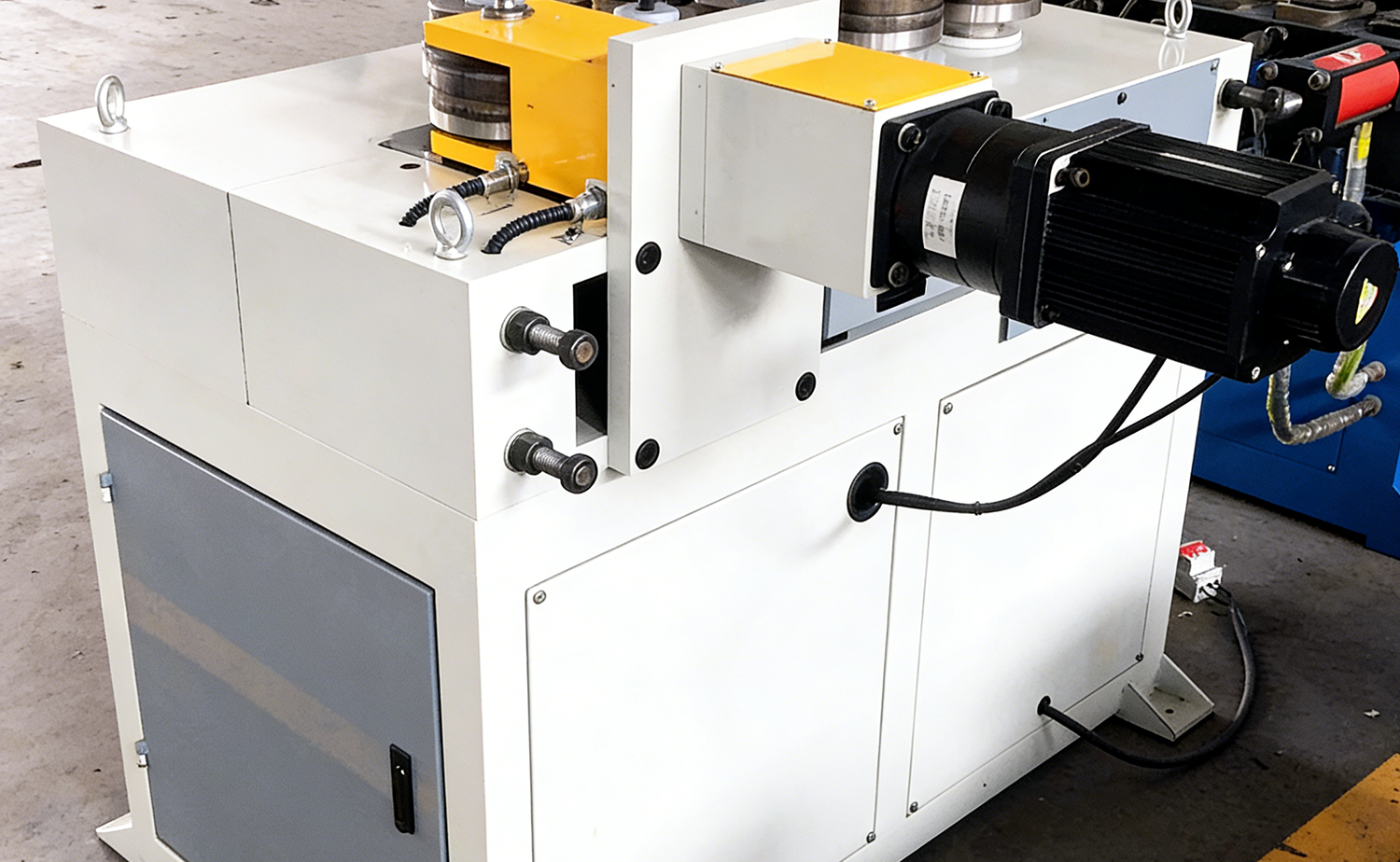

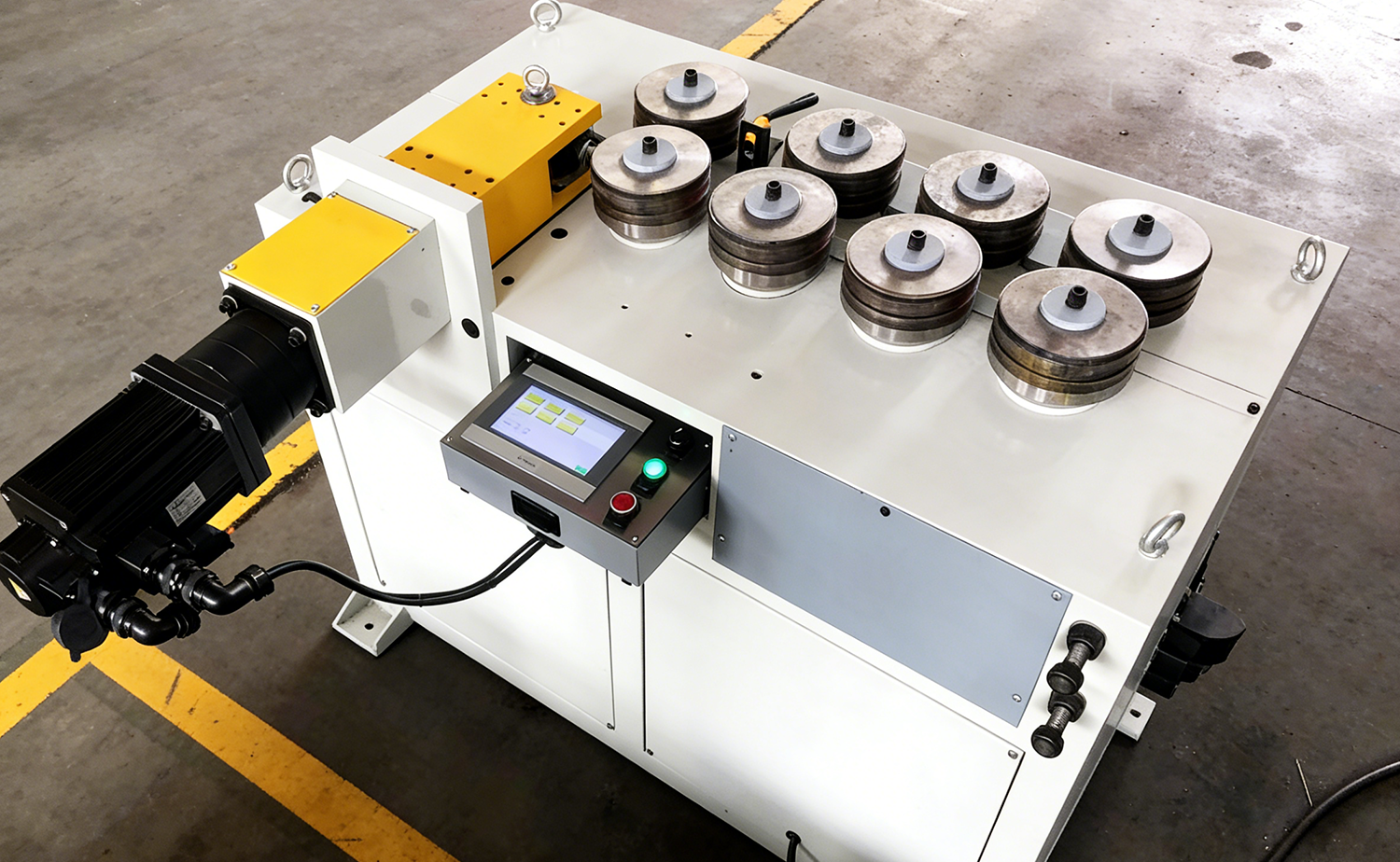

Vysokorýchlostný stroj na ohýbanie tenkostenných rúrok série CNC GY40

Späť

  • Vysokorýchlostný stroj na ohýbanie tenkostenných rúrok série CNC GY40
  • Vysokorýchlostný stroj na ohýbanie tenkostenných rúrok série CNC GY40
  • Vysokorýchlostný stroj na ohýbanie tenkostenných rúrok série CNC GY40
  • Vysokorýchlostný stroj na ohýbanie tenkostenných rúrok série CNC GY40
  • Vysokorýchlostný stroj na ohýbanie tenkostenných rúrok série CNC GY40
  • Vysokorýchlostný stroj na ohýbanie tenkostenných rúrok série CNC GY40
  • Vysokorýchlostný stroj na ohýbanie tenkostenných rúrok série CNC GY40
  • Vysokorýchlostný stroj na ohýbanie tenkostenných rúrok série CNC GY40

Vlastnosti

Základné parametre

Video

Priemyselné aplikácie

Kontaktujte nás

Vlastnosti

1. Redukcia poháňa súpravu drôtu, ktorá má byť poháňaná valčekom, s kompaktnou konštrukciou a vysokou spoľahlivosťou.
2. Pohon kolies sa nešmýka a tenkostenný materiál sa dá aj ohnúť.
3. Servomotor riadi zmenu priemeru, aby sa realizovalo viacero rôznych ohybov
polomery na jednej rúre.
4. Nožný spínač má aj núdzové zastavenie, ktoré sa jednoducho ovláda.
5. Stroj je vyvážený pri prenose, stačí nastaviť parametre na to
uch obrazovky a môžu získať kruhové, oblúkové alebo špirálové tvary s rôznym zakrivením.
6. Zmena tvaru drážky formy môže spracovať rôzne kovové profily, ako je uhlová oceľ, plochá oceľ, kruhová oceľ a iné špeciálne profily prierezu.
7. Ohýbanie profilov s veľkým polomerom odstraňuje nevýhody výroby extra veľkých foriem na ohýbanie rúr. Je to nevyhnutný doplnok, ktorý nie je možné dosiahnuť sériou jednohlavých a dvojhlavých ohýbačiek rúrok.

Tabuľka parametrov

Hlavný technický parameter

Meno HSGY-40CNC HSGY-60CNC HSGY--80CNC HSGY-120CNC
Max. Valivá kapacita (uhlíková oceľ) Φ40 × 2,5 mm Φ60 × 2,0 mm Φ80 x 3 mm Φ120 x 4 mm
Max. Kapacita valcovania (nehrdzavejúca oceľ) Φ40 × 1,3 mm Φ50 × 2,0 mm Φ80 x 2 mm Φ110 x 3 mm
Min. Polomer ohybu R = 4-7,5 D 80 mm 4-7,5 násobok OD trubice R = 10D
Max. Polomer ohybu Bez obmedzenia Bez obmedzenia Bez obmedzenia Bez obmedzenia
Rýchlosť rolovania 50-150 mm/s 50-150 mm/s 50-150 mm/s 8 m/min
Rýchlosť otáčania valcovacej formy 30 otáčok/min 36 otáčok/min 20 otáčok/min 15 ot./min
Priemer ohýbacej formy 136 mm 200 mm 280 mm
Výkon servomotora ohýbania 0,75 kw 1 kw 2 kw 5 kW (Mitsubishi)
Frekvenčný prevodník napájania motora 3kw 4 kW 7,5 kW 15kw (čínska značka)
Rozmer stroja Rozmer 900x600x1500mm 1000 x 800 x 1100 mm 1500x1300x1200 mm 2000x2000x1300 mm
Hmotnosť stroja 700 kg 1000 kg 1500 kg 4 000 KGS $ $

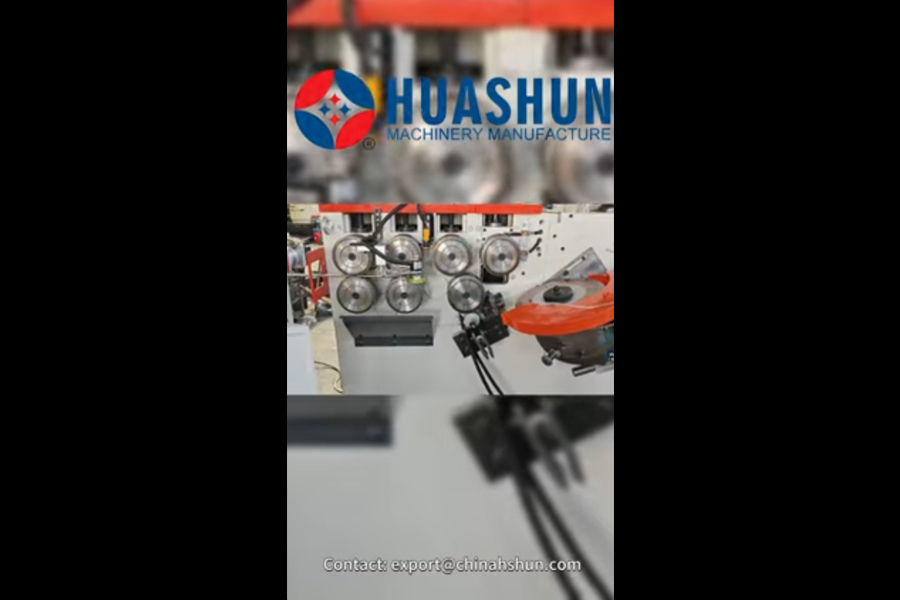

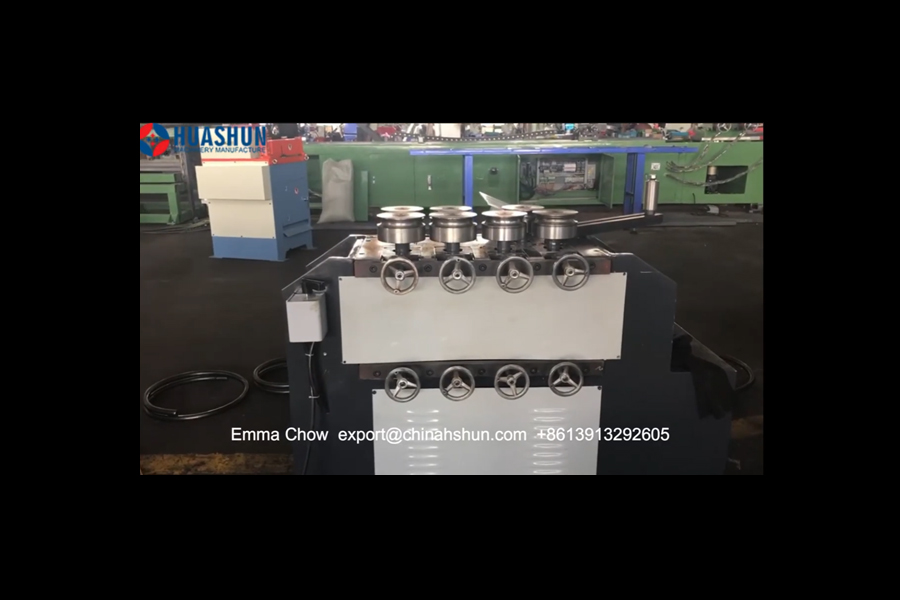

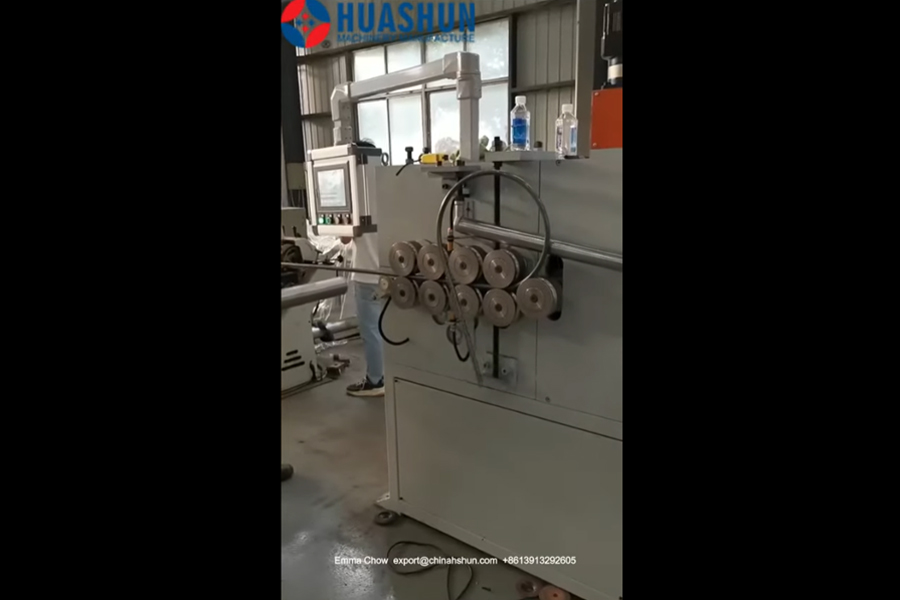

Video
