Automatizácia a efektivita

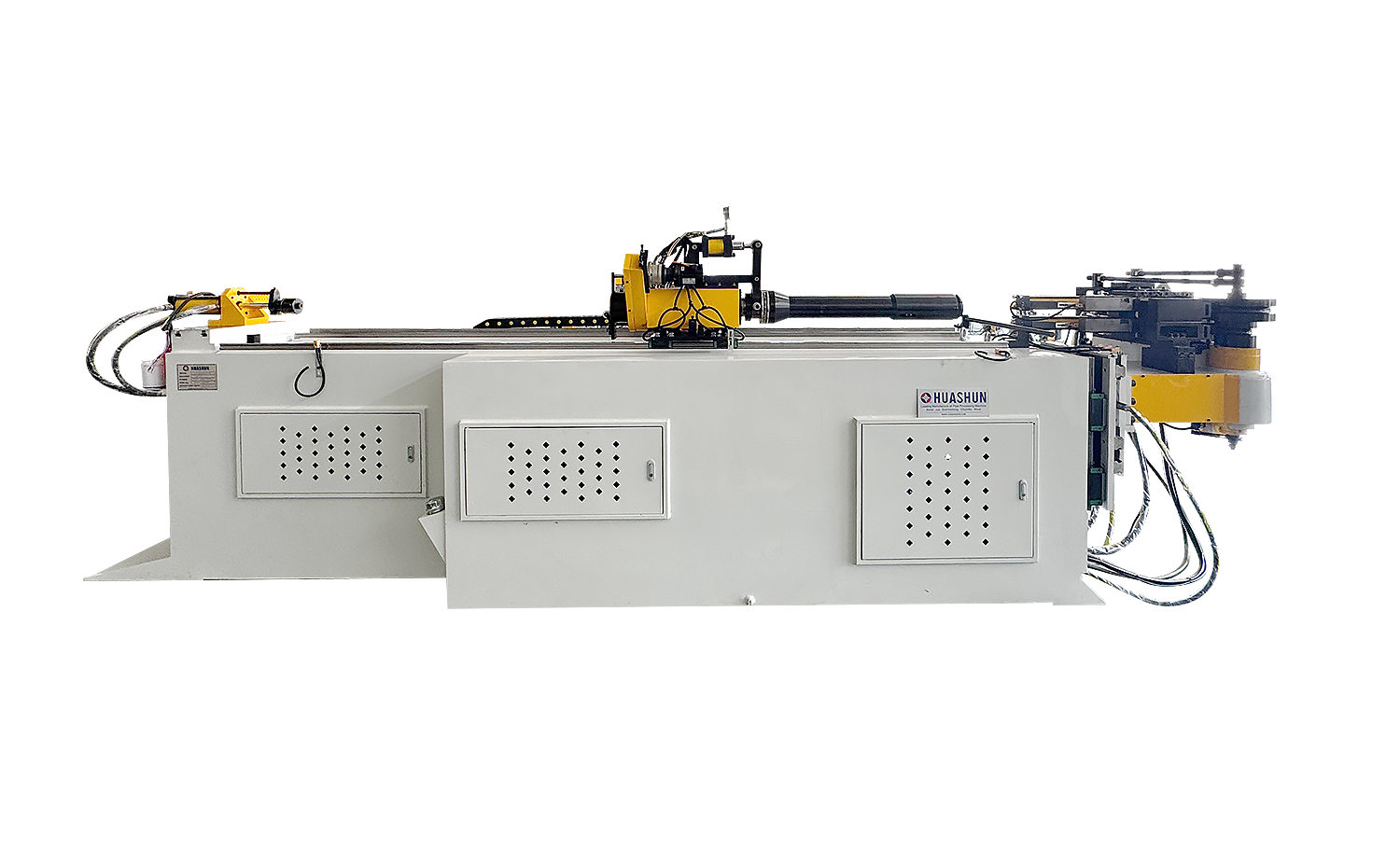

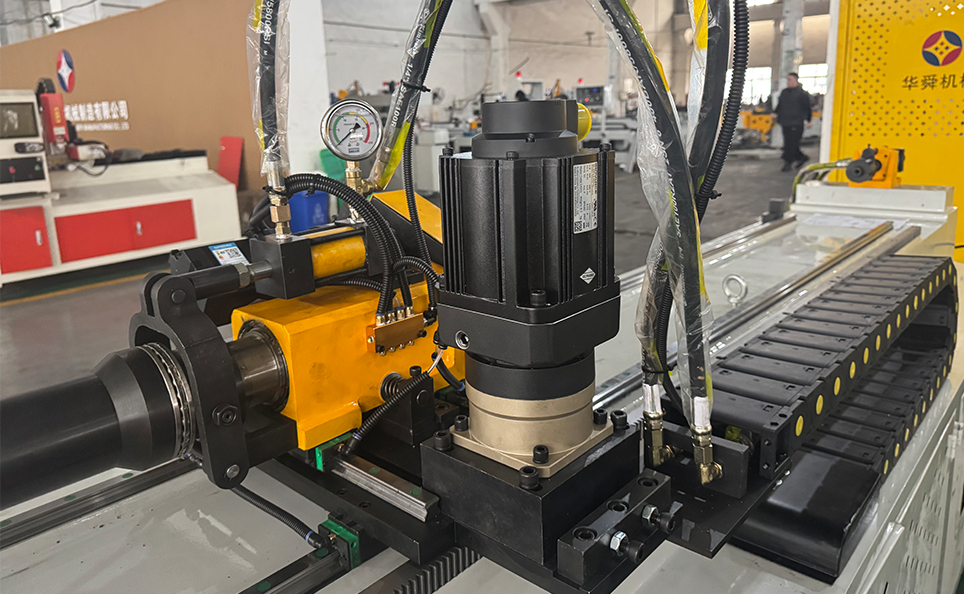

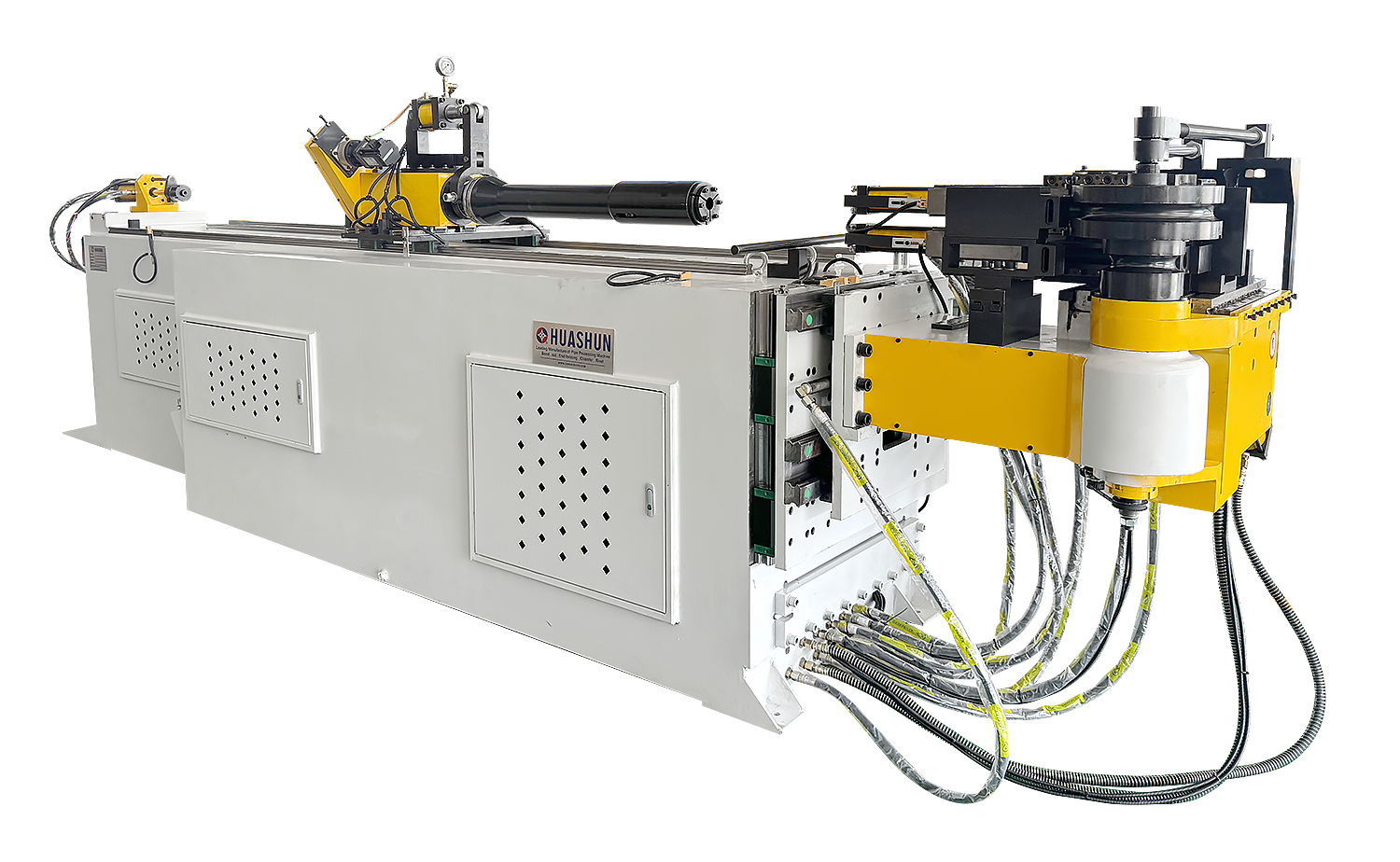

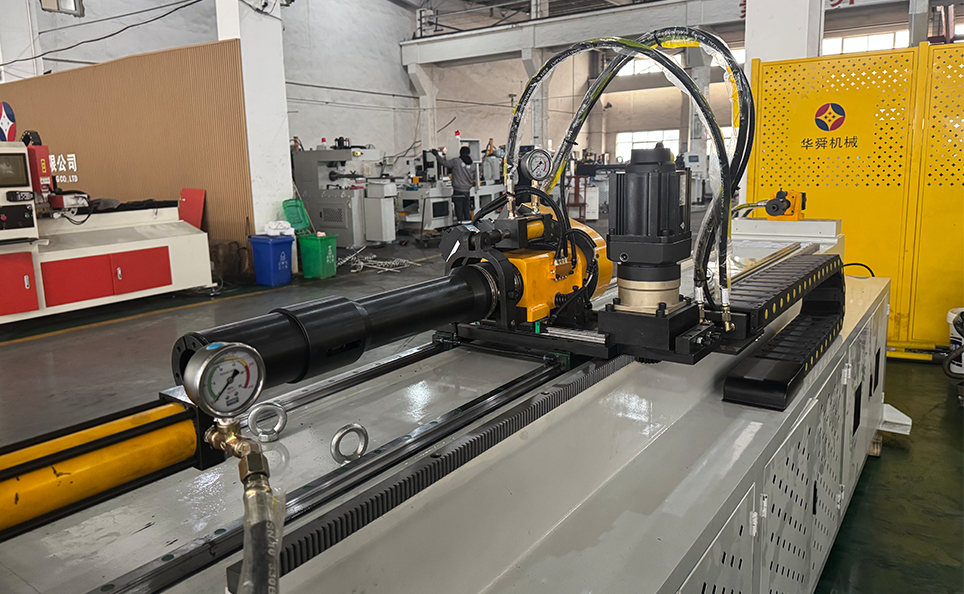

SB-38CNC je automatizovaný stroj na ohýbanie rúrok, ktorý kombinuje presnosť s cenovou dostupnosťou. S tromi programovateľnými osami využíva na podávanie a otáčanie servomotory, ktoré ponúkajú vynikajúci výkon a vysokú presnosť.

Schopnosť ohýbania

Vyberte si medzi hydraulickým ohýbaním rúr a servo riadeným CNC ohýbaním rúr v závislosti od potrieb vašej aplikácie. Každý ohýbací zväzok je podporovaný hydraulickými lisovacími nástrojmi pre optimálnu kvalitu ohýbania.

Funkcie systému

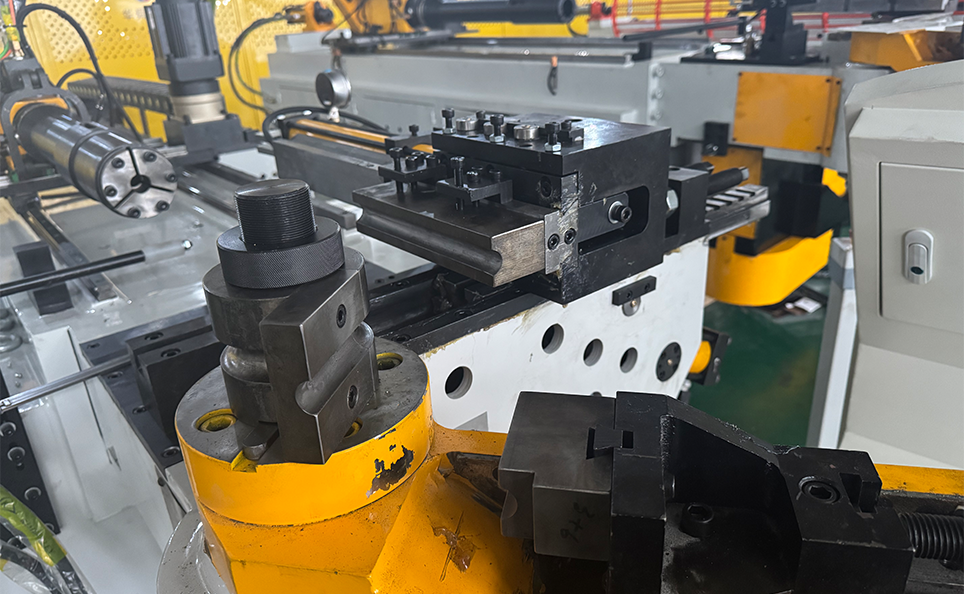

Systém mazania tŕňa pomáha udržiavať plynulú prevádzku, zatiaľ čo stieracie, upínacie a tlakové sedlá prispievajú k konzistentným a vysoko kvalitným ohybom. Stroj je tiež vybavený centralizovaným mazacím systémom na mazanie všetkých pohyblivých častí, čím sa znižuje opotrebovanie a zvyšuje sa spoľahlivosť.

Ovládanie a chladenie

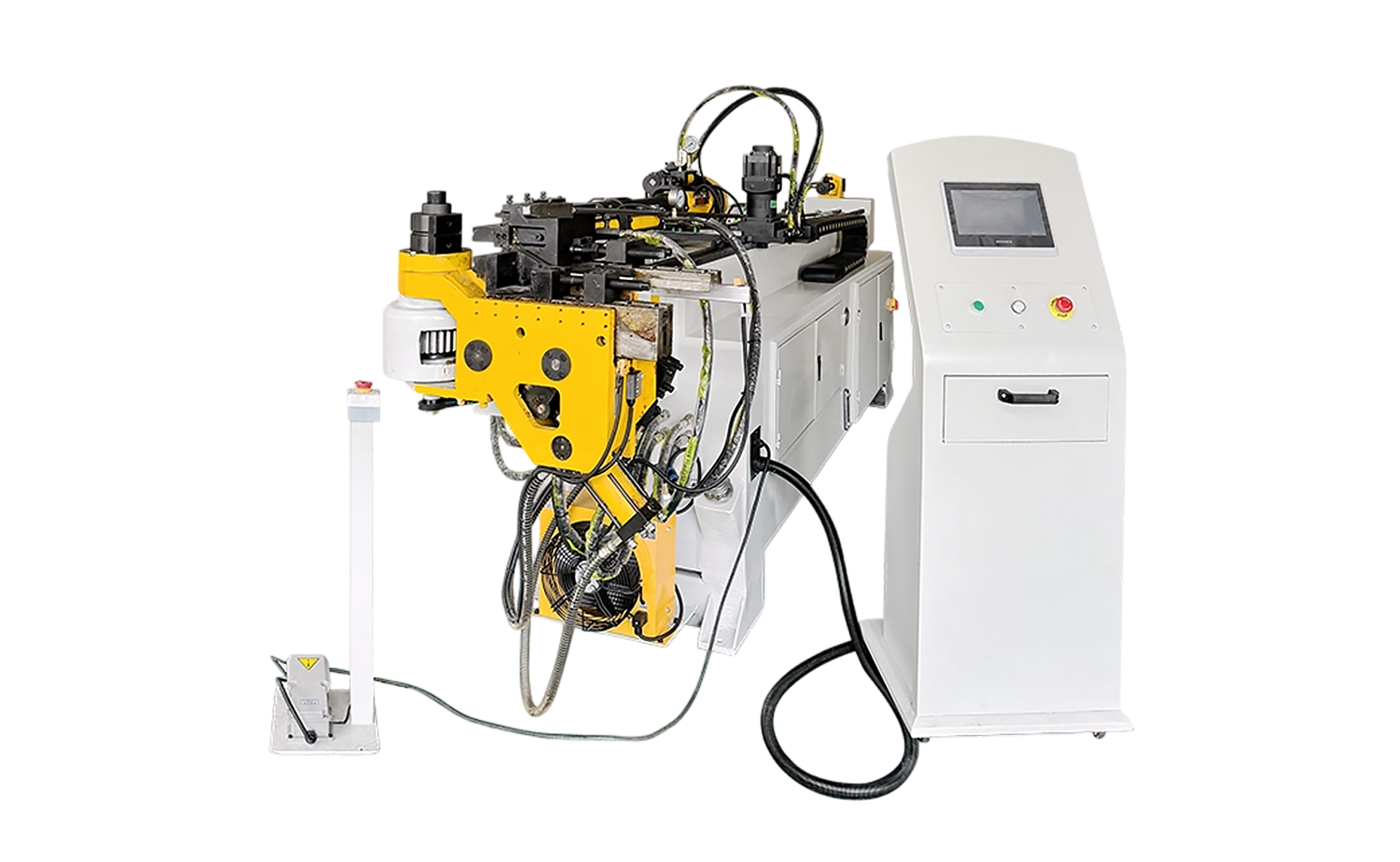

Užívateľsky prívetivý PLC systém s dotykovou obrazovkou uľahčuje ovládanie s automatickým aj manuálnym režimom. Chladiaci ventilátor elektrickej skrine pomáha regulovať teplotu a zaisťuje stabilnú prevádzku stroja.

Model	SB-38CNC	SB-39CNC	SB-50CNC	SB-63CNC
Mäkká oceľ	38×2,0 t	39×2,0 t	50×2,5 t	63×3,5 t
Nerezová oceľ	32×1,8 t	32×2,0 t	45×2,0 t	50 × 2,0 t
Max. Obdĺžnikové potrubie	32×1,8 t	35×20×2 t	32×1,8 t	50×2,5 t
Max. Polomer ohybu	200 mm	200 mm	250 mm	300 mm
Max. Uhol ohybu	190°	190°	190°	190°
Max. Efektívna dĺžka tŕňa	2500 mm	4500 mm	2500 mm	2800 mm
Presnosť ohybu	±0,1°	±0,1°	±0,1°	±0,1°
Rýchlosť ohýbania	150 mm/s	120 stupňov/sec	150 mm/s	100 mm/s
Presnosť kŕmenia	±0,1 mm	±0,05 mm	±0,1 mm	±0,1 mm
Rýchlosť kŕmenia	1000 mm/s	1000 mm/s	1000 mm/s	950 mm/s
Presnosť rotácie	±0,1°	±0,05°	±0,1°	±0,1°
Rýchlosť otáčania	200 mm/s	200 stupňov/sec	200 mm/s	180 mm/s
Max. Polomer ohybu Difference	80	80	50	65
