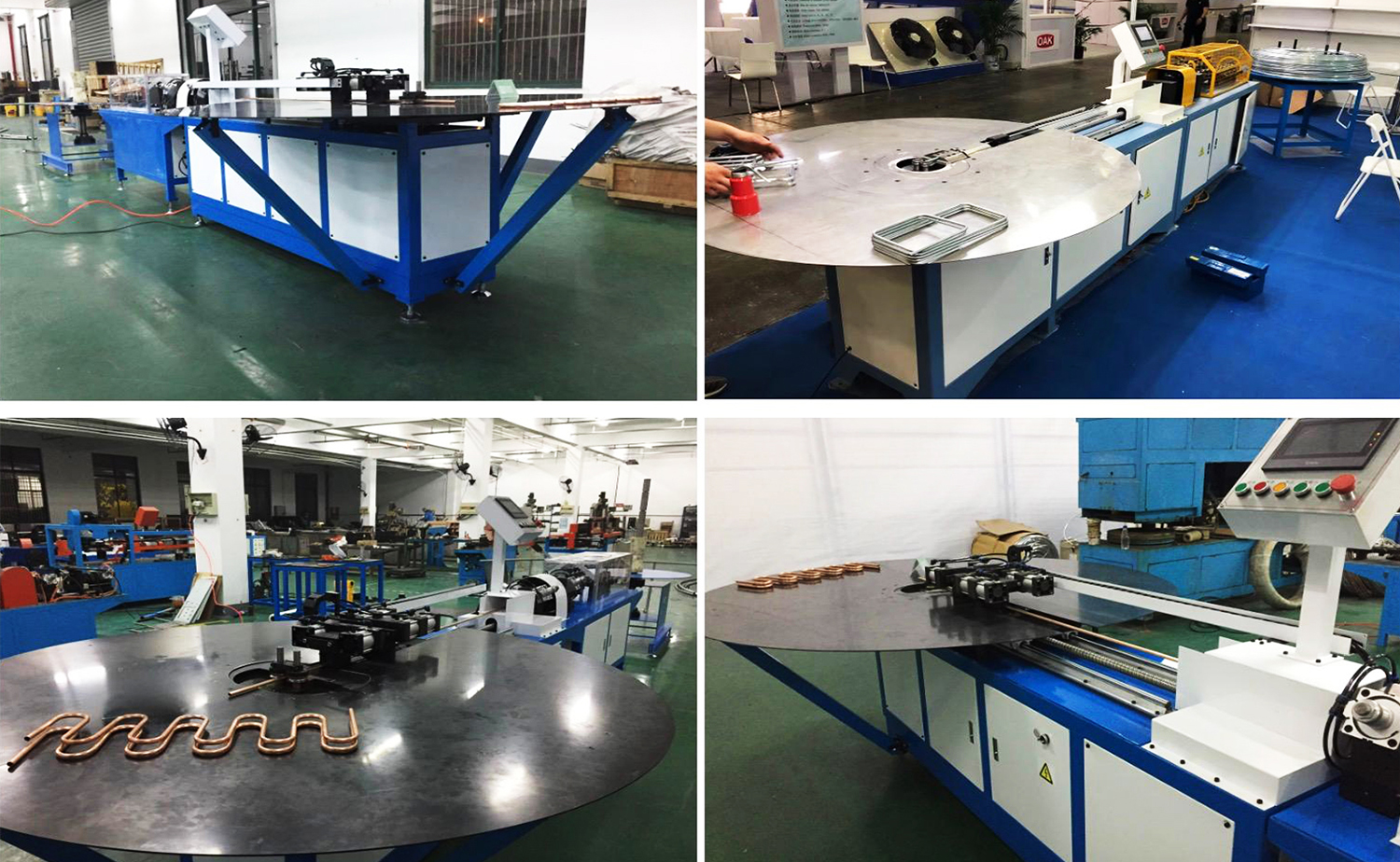

Plne automatická serpentínová ohýbačka série SB-20CNC

Späť

  • Plne automatická serpentínová ohýbačka série SB-20CNC
  • Plne automatická serpentínová ohýbačka série SB-20CNC
  • Plne automatická serpentínová ohýbačka série SB-20CNC
  • Plne automatická serpentínová ohýbačka série SB-20CNC

Funkcie

Základné parametre

Video

Priemyselné aplikácie

Kontaktujte nás

Funkcie

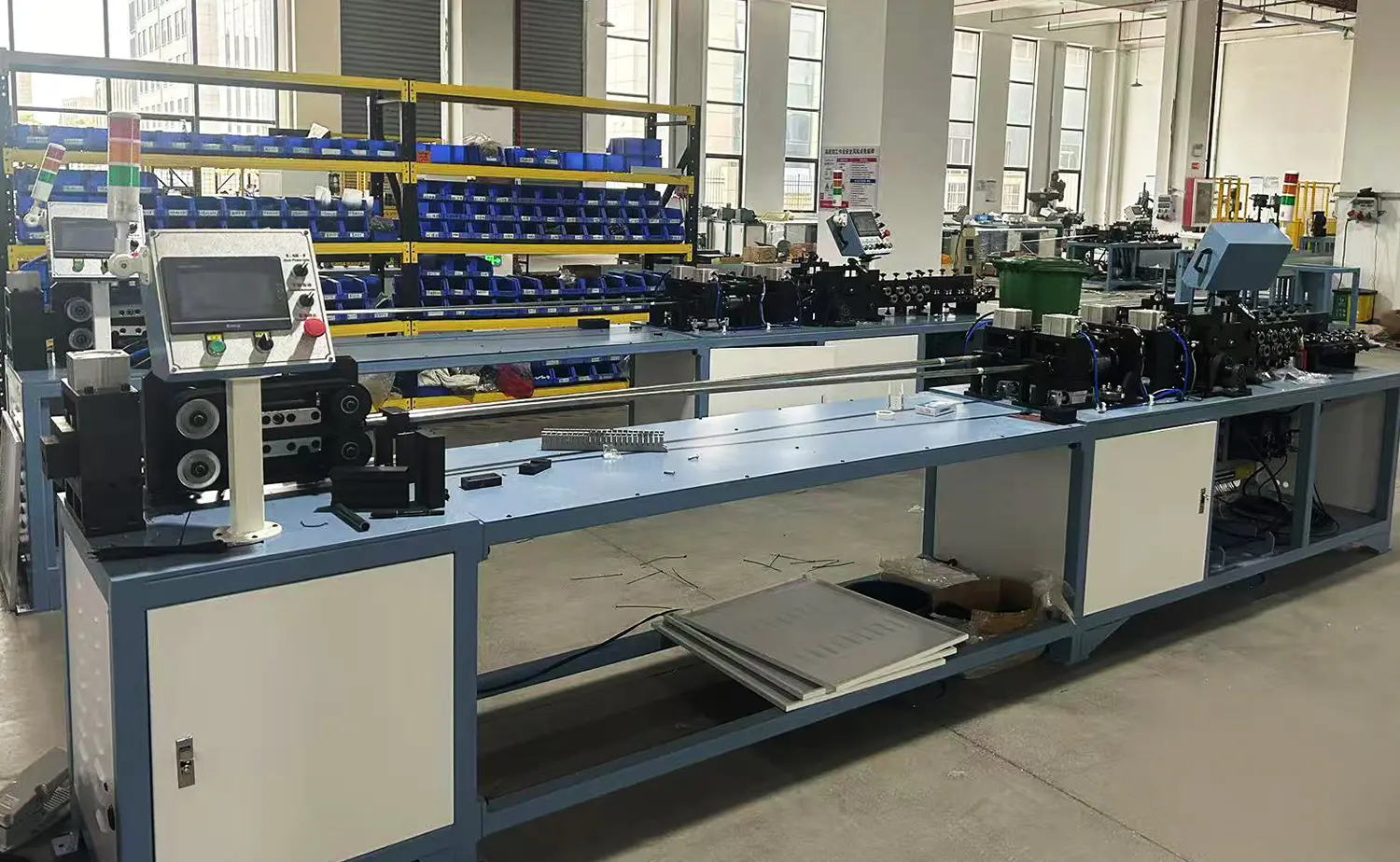

Plne automatizovaná hadovitá ohýbačka integruje odvíjanie, vyrovnávanie, rezanie a ohýbanie do jedinej operácie, špeciálne navrhnutej na spracovanie jednotlivých hliníkových, medených alebo Bundyho rúrok. V porovnaní s tradičnými manuálnymi metódami tento automatický systém výrazne zvyšuje efektivitu a znižuje náklady na pracovnú silu.

Trojdielna upínacia matrica minimalizuje skreslenie rúrky a zaisťuje hladké a presné rezné hrany. Vysoko presná sústrednosť je zachovaná, čo zaisťuje vynikajúcu kvalitu zvárania v následných procesoch. Beztrieskový rezací systém využíva 360° rotačné rezanie s dvojbodovým upínaním zaisťujúce čisté rezy bez straty materiálu.

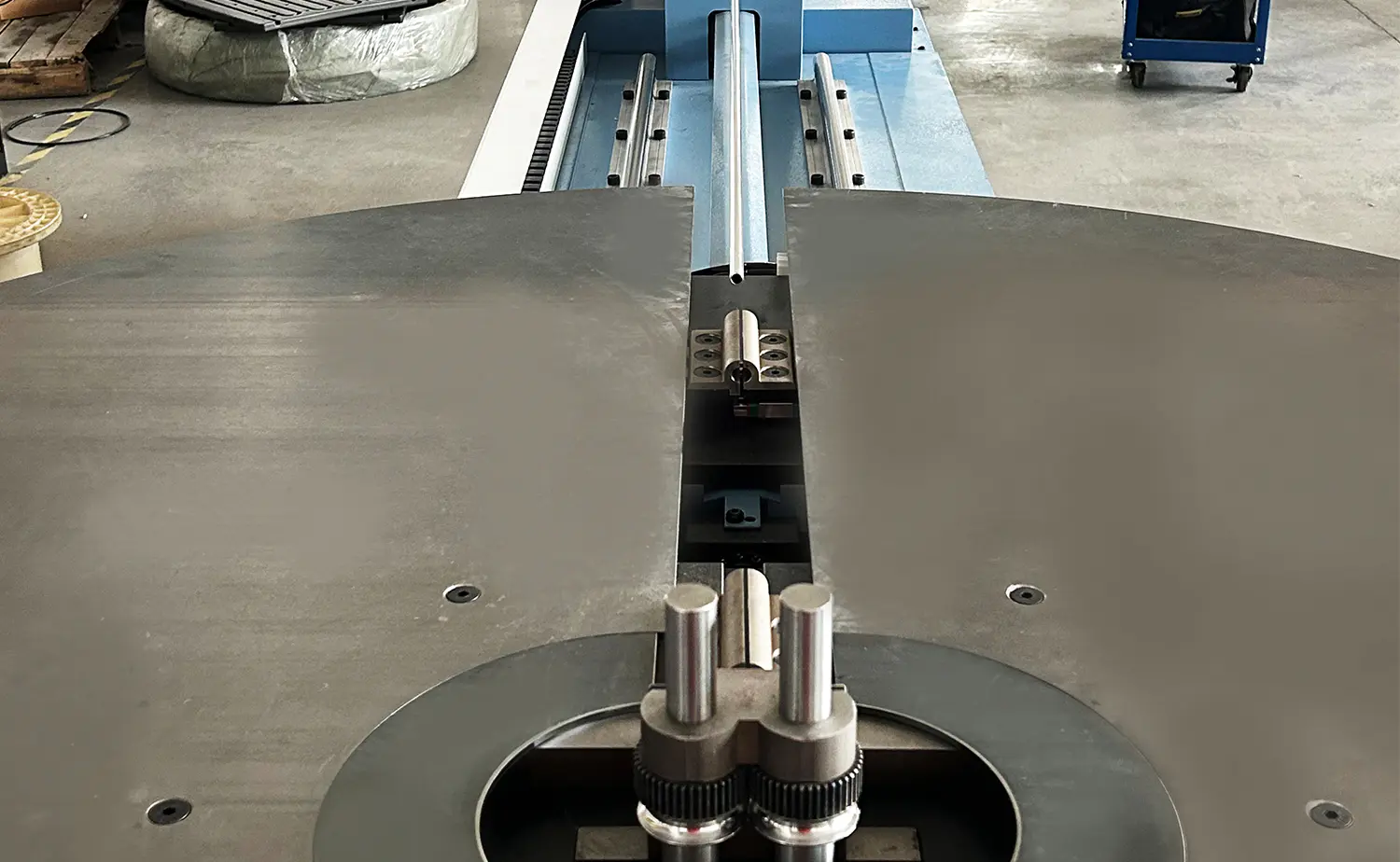

Stroj je vybavený patentovaným servoriadeným systémom ohýbania, ktorý je navrhnutý na dosiahnutie presných uhlov a smerov ohýbania. Špeciálne navrhnuté ohýbacie nástroje zaručujú konzistentné polomery ohybu s minimálnou deformáciou, výsledkom čoho sú vysokokvalitné, vizuálne príťažlivé ohyby.

Tabuľka parametrov

Hlavný technický parameter

Parameter Údaje
Materiál rúrky Medená trubica / hliníková trubica / Bundy trubica
Tlak vzduchu 0,5-0,6 MPa
Hydraulický tlak 5-7 MPa
Priemer rúrky Φ3-20 mm (výmena formy)
Hrúbka steny rúrky 0,3-1,5 mm
Kapacita ohybu Jedna trubica
Uhol ohybu 1 ~ 210 stupňov
Polomer ohybu R11~R50 (výmena formy)
Ohýbacie časy Až 110-krát/cyklus
Dĺžka kŕmenia 10-700 mm / čas, môže sa podávať viackrát
Veľkosť tabuľky Φ1-5 m (možno prispôsobiť)
Kontrolný systém Ovládanie PLC / dotyková obrazovka
Výkon motora 9 kW
Elektrický systém 380 V, 50 Hz, 3 fázy (prispôsobené)
Rozmer 2 350 × 780 × 1 590 mm 1 570 × 530 × 1 170 mm (vylúčený stôl)

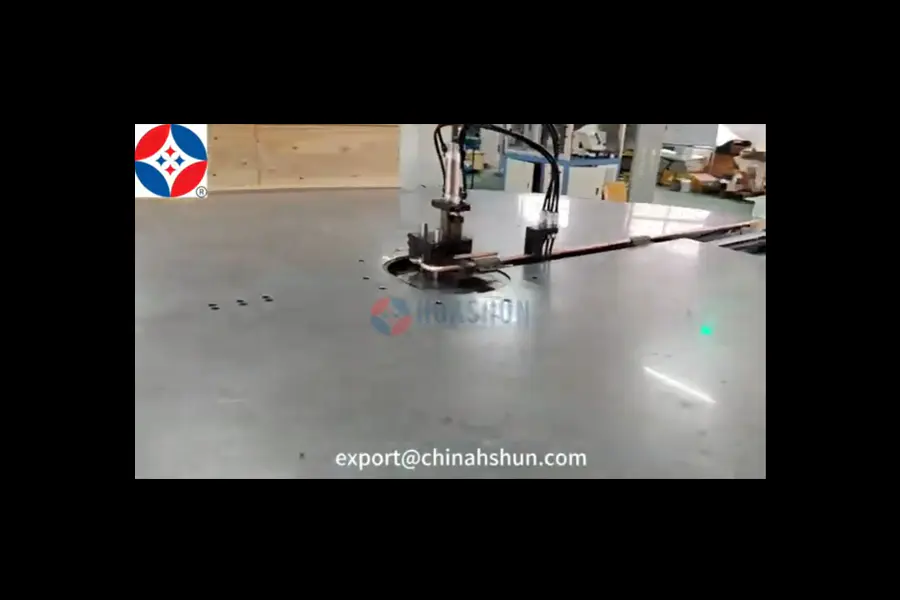

Video
